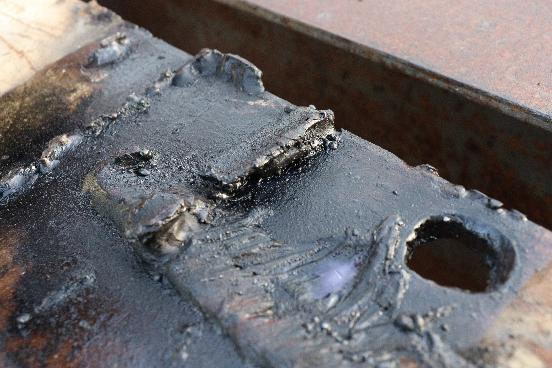

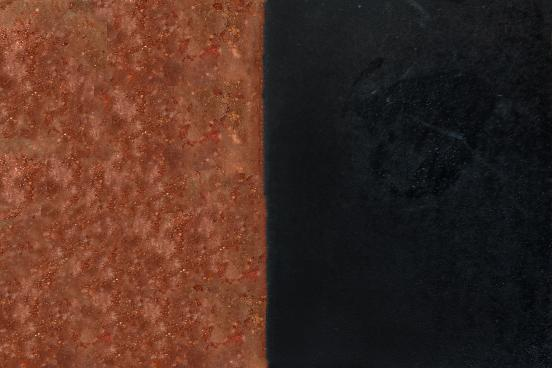

問題1 局部或大面積紅銹未轉(zhuǎn)化為黑灰色

原因：

1. 銹層過厚或成塊狀,遠(yuǎn)遠(yuǎn)超過國標(biāo)D級銹蝕標(biāo)準(zhǔn)

2. 局部油污未清理干凈

解決方法：

1) 補(bǔ)涂銹轉(zhuǎn)化劑使其完全潤透。

2) 使用鋼絲刷、砂輪進(jìn)行打磨，成粉狀銹后,再施涂鐵銹轉(zhuǎn)化劑。

3) 用棉紗蘸煤油擦除油污

問題2 防銹膜層干透后局部起皮或表層脫砂

原因：

1. 鐵銹的底層含有鋅、鎳、鉻.銅等金屬。

2. 鋼件表面油污、泥沙未完全清理干凈。

3. 在刷涂過程中,刷子中帶入過多的銹沙，被一起刷在了工件表面

解決方法：

1) 電鍍鋅、鎳.鉻、銅等金屬的工件生銹后,不適宜用鐵銹轉(zhuǎn)化劑進(jìn)行除銹。

2) 用棉紗蘸煤油擦除油污。

3) 及時更換新的銹轉(zhuǎn)化劑,或?qū)P轉(zhuǎn)化劑過濾之后再使用。及時更換刷子

問題3覆蓋面漆后出現(xiàn)鼓泡或脫皮現(xiàn)象

原因：

1. 覆蓋涂料前,防護(hù)保護(hù)涂層表面被油污染或結(jié)有水露。

2. 防護(hù)保護(hù)涂層未完全干透

解決方法：

1) 加強(qiáng)除銹后對成品保護(hù),防止二次污染、雨淋、結(jié)露、飛塵

2) 保護(hù)涂層表干后,根據(jù)現(xiàn)場施工環(huán)境,延長涂料間隔時間。

3) 用刀刮法檢查,刮膜成粉狀后再繼續(xù)施涂

問題4防銹膜表面局部出現(xiàn)分散的點(diǎn)狀或線狀白斑

原因

1. 除銹后形成的防銹膜被小量雨水淋過或過夜期間結(jié)過露水。

2. 在保護(hù)涂層表干后,局部又進(jìn)行二次補(bǔ)涂。

3. 鑄鐵表面夾有沙粒

解決方法：

1) 按施工規(guī)范做好除銹后的防護(hù)工作。

2) 盡量在完全表干之前,對銹轉(zhuǎn)化劑未浸透的部位進(jìn)行二次補(bǔ)涂。

3) 清除鑄鐵表面沙粒后再施涂銹轉(zhuǎn)化劑

問題5施涂銹轉(zhuǎn)化劑N680后,表干固化時間過長 ,超過使用說明的時間規(guī)范

原因：

1. 施工環(huán)境太過潮濕。

2. 施涂鐵銹轉(zhuǎn)化劑過多，造成淌積,流墜。

3. 施工環(huán)境溫度低于5℃,表干固化時間變長。

4. 工件表面的鐵銹被完全打磨掉,銹轉(zhuǎn)化劑不能與金屬鐵銹發(fā)生反應(yīng)作用

解決方法：

1) 若必須在有水汽的潮濕環(huán)境下施工,建議采用送風(fēng)的方式吹干。

2) 可以選用粘度適中的鐵銹轉(zhuǎn)化劑N680，更容易掛靠。

3) 簡單清除表面銹塊、堆銹、舊漆皮即可,余下的難清除的粉銹直接施涂鐵銹轉(zhuǎn)化劑
